في أنظمة التحكم الكهربائية الصناعية، هامش الخطأ هو صفر. يمكن أن يؤدي وميض القوس الواحد أو الحمل الزائد أو الدائرة القصيرة إلى توقف كارثي عن العمل أو إصابات خطيرة أو تلف المعدات. إن دمج المفتاح المختلط القوي في نظام التحكم الخاص بك ليس مجرد إجراء امتثال - بل هو حجر الزاوية للسلامة الصناعية الحديثة. تقوم هذه الأجهزة بدمج وسيلة فصل (مثل المفتاح) مع حماية الدائرة القصيرة والحمل الزائد (عادةً الصمامات أو قاطع الدائرة) في وحدة واحدة مدمجة. ومن خلال القيام بذلك، فإنها تقضي على نقاط الفشل المحتملة، وتقلل من أخطاء التثبيت، وتوفر استجابة سريعة للحالات الشاذة الكهربائية.
في شركة Zhejiang Yaming Electric Co.,Ltd.، كرسنا عقدين من الزمن لإتقان هذه التكنولوجيا. المحدد بشكل صحيحالتبديل المختلطيفعل أكثر من مجرد إيقاف التيار؛ فهو يعزل مصادر الطاقة بفواصل مرئية، ويضمن الحماية المنسقة، ويبسط بروتوكولات الصيانة. تتعمق هذه المقالة في المعايير الفنية ومزايا السلامة الواقعية وتجيب على الأسئلة الأكثر أهمية حول حماية موظفيك وآلاتك. سواء كنت تقوم بترقية لوحة قديمة أو تصميم خط جديد، فإن فهم هذه الأجهزة أمر غير قابل للتفاوض.
تمتلئ أنظمة التحكم الصناعية بكثافة بالموصلات والمرحلات ومحركات التردد المتغير. تتمثل وظيفة السلامة الأساسية لأي دائرة تحكم في القدرة على عزل الطاقة بأمان للصيانة ومقاطعة تيارات الأعطال على الفور. أالتبديل المختلطبمثابة خط الدفاع الأول. على عكس مفتاح قطع الاتصال البسيط الذي قد يفتح جهات الاتصال فقط، فإن مفتاح الجمع الحقيقي يدمج كلاً من عناصر الفصل والحماية. يعد هذا التكامل أمرًا حيويًا لأنه يضمن أن يؤدي فتح المفتاح أيضًا إلى إزالة أي أخطاء في اتجاه مجرى النهر، مما يحمي كل من المشغل والأسلاك.

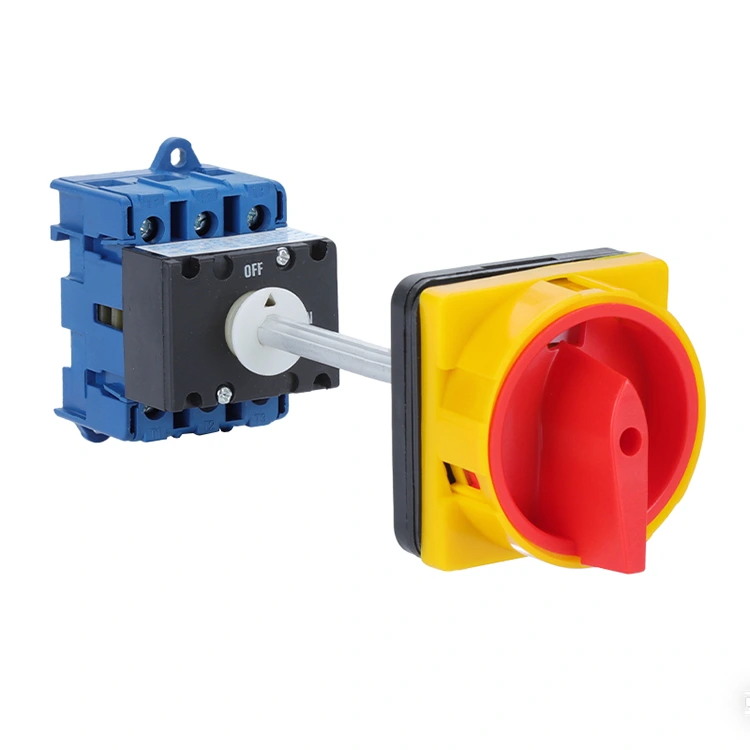

يركز مصنعنا على فلسفة التصميم حيث يتم توحيد آلية التبديل وغرفة الحماية. على سبيل المثال، يوفر المقبض الدوار إشارة مرئية واضحة لموضع الاتصال - مفتوحًا أو مغلقًا - ويضمن المقبض القابل للقفل الامتثال لإجراءات القفل/العلامة. ولكن بعيدًا عن العزل الميكانيكي، يتم قياس السرعة التي تنقطع بها نقاط الاتصال الداخلية في ظل ظروف الخطأ بالمللي ثانية. تشجيانغ يامينغ الكهربائية المحدودة. يستخدم وصلات سبائك فضية مزدوجة الكسر تعمل على إخماد القوس بسرعة، مما يقلل من السماح بمرور الطاقة.
لماذا هذا مهم للسلامة؟ في محطة نموذجية، يمكن أن يسبب الاهتزاز والغبار حدوث قوس كهربائي في المفاتيح سيئة التصميم. تضمن آليات الزنبرك عالية التحمل في مصنعنا أنه حتى إذا قام المشغل بتحريك المقبض ببطء، فإن نقاط الاتصال تنفتح أو تغلق، مما يمنع الاتصال الجزئي الذي يؤدي إلى ارتفاع درجة الحرارة. علاوة على ذلك، نظرًا لأن المفتاح المختلط يحتوي على الصمامات أو الكسارة، فقد تم تحسين المسار من جانب الخط إلى جانب الحمل لتقليل مقاومة الحلقة - وهذا يعني أوقات تعثر أسرع خلال دائرة كهربائية قصيرة، مما يترجم مباشرة إلى انخفاض طاقة حادث فلاش القوس. بالنسبة لكهربائيي الصيانة، هذا هو الفرق بين حادث بسيط وإصابة تغير الحياة.
نقوم أيضًا بدمج جهات الاتصال المساعدة المبكرة التي يمكنها إرسال إشارة إلى PLC أو وحدة التحكم في المحرك للتخلص من الحمل قبل فتح جهات الاتصال الرئيسية تحت الحمل. غالبًا ما يتم تجاهل طبقة الأمان التنبؤية هذه ولكنها تعتبر قياسية في نماذجنا ذات التصنيف الأعلى. من خلال اختيار مفتاح الجمع منا، فإنك لا تشتري مكونًا فقط؛ أنت تقوم بدمج فلسفة السلامة التي تعطي الأولوية لحياة الإنسان وسلامة النظام.
تتم معالجة الحماية من الحمل الزائد في دائرة المحرك تقليديًا بواسطة مرحل منفصل للحمل الزائد. ومع ذلك، في المحول المختلط، يتم إجراء هندسة مسبقة للتنسيق بين عنصر التبديل وعنصر الحماية. يعد هذا أمرًا بالغ الأهمية لأن المكونات غير المتطابقة هي السبب الرئيسي للتعثر المزعج، أو ما هو أسوأ من ذلك، الفشل في التعثر. عندما يقوم مصنعنا بتصميم مفتاح مشترك، فإننا نطابق قدرة صنع المفتاح وكسره مع منحنى الوقت الحالي للحماية المدمجة. وهذا يضمن أنه أثناء زيادة البداية (والتي يمكن أن تكون 6-8 أضعاف تيار الحمل الكامل)، يظل المفتاح مغلقًا، ولكن أثناء حدث قفل الدوار، فإنه يفتح بدقة قبل ذوبان عزل المحرك.
دعونا نلقي نظرة على المواصفات الفنية التي تحدد هذه الموثوقية:

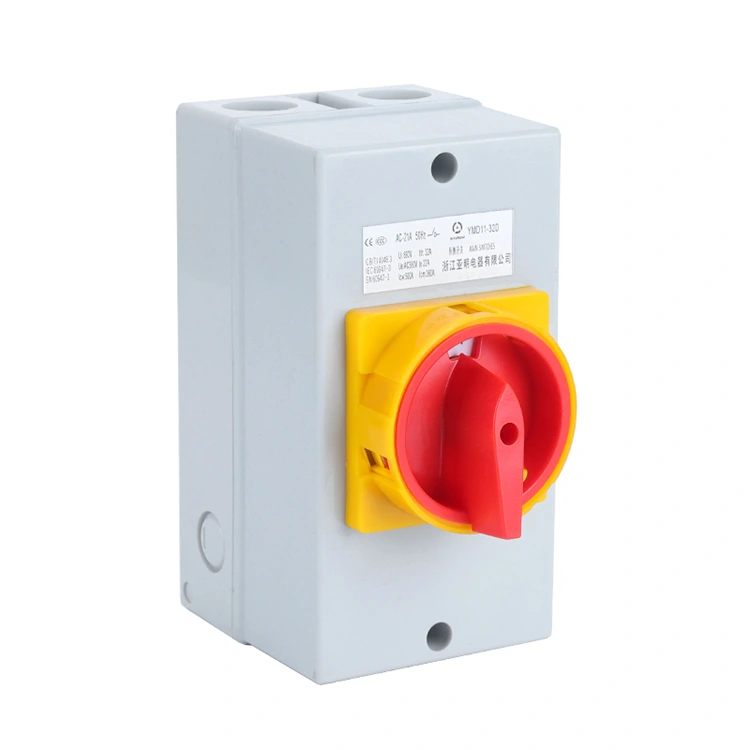

| سلسلة الموديل (YMD1-32) | تصنيف الجهد التشغيلي Ue:ما يصل إلى 690 فولت تيار متردد | تصنيف الجهد العزل واجهة المستخدم:800 فولت |
| نوع الحماية | مصهر مدمج (aM / gG) أو إطلاق حراري مغناطيسي (حسب التكوين) | |
| التصنيف الحالي للدائرة القصيرة المشروطة | 50 كيلو أمبير عند 415 فولت (مع الصمامات المرتبطة) - وهذا يحد من الضرر الناتج عن الخطأ | |
| التحمل الميكانيكي | 0.3 مليون عملية (الحد الأدنى) – تم اختبارها في مصنعنا تحت الحمل | |
| درجة التلوث | 3 (البيئة الصناعية)، مع مسافات زحف محسنة للظروف الرطبة/المالحة | |
تملي الهندسة المعمارية أيضًا كيفية تبديد الحرارة. في تصميمات المفاتيح المجمعة الخاصة بنا، تم تصنيع المسار الحالي من النحاس الإلكتروليتي عالي الجودة، المعلب لمنع الأكسدة. وهذا يقلل من ارتفاع درجة الحرارة في المحطات الطرفية - وهي نقطة فشل شائعة في الوحدات الأرخص ثمناً. تشمل إجراءات مراقبة الجودة الصارمة في مصنعنا التصوير الحراري على كل دفعة لضمان التخلص من النقاط الساخنة. بالنسبة للمستخدم النهائي، يعني هذا أن المفتاح يعمل بشكل بارد، مما يحافظ على عمر المكونات الإلكترونية المجاورة في لوحة التحكم.
بالإضافة إلى ذلك، تمنع آلية التعشيق الداخلي فتح باب العلبة عندما يكون المفتاح في وضع "التشغيل". هذه ميزة أمان ميكانيكية تضمن عدم تمكن المشغل من الوصول إلى الأجزاء الحية. لا يمكن تحرير التعشيق إلا في وضع إيقاف التشغيل، الأمر الذي يتطلب غالبًا أداة أو إجراء محدد. هذا المستوى من التفكير في البنية الداخلية يحول مفتاحًا بسيطًا إلى جهاز أمان شامل. لقد رأينا الكثير من الحوادث التي تم فيها فتح اللوحات تحت الحمل؛ تتناول فلسفة التصميم لدينا ذلك بشكل مباشر.
يعد فلاش القوس أحد أكثر المخاطر فتكًا في الأعمال الكهربائية الصناعية. ويحدث ذلك عندما يخلق التأين مسارًا موصلًا عبر الهواء، مما يؤدي إلى إطلاق طاقة هائلة. يعمل المفتاح المختلط على تخفيف ذلك بثلاث طرق مختلفة: فصل الاتصال السريع، وغرف التبريد القوسية، والعزل الكامل. في مصنعنا، نقوم بتصميم الغرف القوسية بألواح إزالة الأيونات التي تعمل على تقسيم البلازما وتبريدها. يؤدي هذا إلى تقييد القوس داخل المفتاح بدلاً من تركه ينفجر داخل اللوحة. والنتيجة هي انخفاض كبير في الطاقة الحادثة المتاحة للعامل الذي يقف أمام اللوحة.
علاوة على ذلك، فإن الكسر المرئي الذي يوفره المفتاح المختلط هو طبقة أمان نفسية وجسدية. عندما يشير المقبض إلى "إيقاف"، توجد فجوة فعلية بين جهات الاتصال التي يمكن رؤيتها من خلال نوافذ الفحص (متوفرة كخيار). وهذا يلبي لوائح الإغلاق/الإغلاق الأكثر صرامة لأنه يزيل أي شك حول عزل الطاقة. تأخذ WHUROW هذا الأمر إلى أبعد من ذلك من خلال تقديم مفاتيح ذات تصميم مزدوج الحجرة: واحدة لآلية التبديل وواحدة لمحطات المصهر. حتى لو انفجر المصهر بشكل كارثي، يتم تنفيس الغازات المتأينة بعيدًا عن المشغل، وهي ميزة نسميها "التهوية الموجهة للغاز".
يأتي الحد من مخاطر الصدمات أيضًا من تنسيق العزل. يستخدم مصنعنا مواد ذات مؤشر تتبع مقارن (CTI) يزيد عن 600، مما يقاوم تكوين مسارات موصلة عبر السطح. في البيئات المتربة أو الرطبة (مثل مصانع النسيج أو تجهيز الأغذية)، يمنع هذا التتبع الذي قد ينشط العلبة. علاوة على ذلك، من خلال الجمع بين قطع الاتصال والحماية، فإننا نلغي الحاجة إلى حاوية إضافية بين مفتاح منفصل وحامل منصهر منفصل. الاتصالات الأقل تعني نقاطًا أقل حيث يمكن أن ينفصل السلك ويسبب خطأ. هذا النهج الشامل للسلامة هو السبب وراء قيام المهندسين في الصناعات الثقيلة بتحديد معداتنا. نحن لا نبيع منتجًا فحسب؛ نحن نقدم حلاً لتخفيف المخاطر يحمي أصولك الأكثر قيمة: موظفيك.
طوال هذا التحليل، تبقى حقيقة واحدة واضحة: إن مفتاح الجمع هو أكثر بكثير من مجرد جهاز بسيط للتشغيل والإيقاف. إنه نظام أمان مصمم هندسيًا يعزل ويحمي ويتواصل. بدءًا من ضمان وجود فجوة هوائية مرئية لإجراءات الإغلاق وحتى إخماد أخطاء 50 كيلو أمبير دون حدوث أضرار خارجية، فإن مساهمتها في مكان عمل آمن هائلة. من خلال اختيار جهاز يدمج كلا من التبديل والحماية، يمكنك التخلص من المتغيرات وتقليل احتمالية حدوث خطأ بشري أثناء التثبيت والتشغيل.
في WHUROW، تعني عقودنا من التخصص أن كل وحدة تغادر مصنعنا هي شهادة على الاختبار والابتكار الصارمين. نحن ندرك أن أنظمة التحكم الخاصة بك هي القلب النابض لعملياتك، وأنها تستحق المكونات التي تعمل تحت الضغط. سواء كنت تحتاج إلى تصنيف IP محدد، أو تعشيق مخصص، أو تكوين مصهر معين، فإن فريقنا الهندسي مجهز لتقديم الدعم لك. لا تترك السلامة للصدفة، بل قم بإدراجها في نظامك منذ البداية.
