A تحميل قاطع الدائرة(LBS) هو مكون تحكم كهربائي ذو وظيفتين مزدوجتين هما "تبديل الحمل" و"عزل الأخطاء". يتم استخدامه في المقام الأول لفصل الدوائر بأمان تحت تيار الحمل، وفي الوقت نفسه لعزل نقاط الخطأ بسرعة في حالة التحميل الزائد، أو الدوائر القصيرة، أو غيرها من الأخطاء، وحماية المعدات والأفراد. الميزة الأساسية هي دمج وظيفتي "التحكم في التشغيل/الإيقاف" و"الحماية من الأخطاء"، مما يتيح التشغيل الروتيني والفصل الطارئ لدوائر الحمل دون الحاجة إلى قاطع دائرة إضافي. يستخدم على نطاق واسع في أنظمة توزيع الطاقة ذات الجهد المنخفض، والمعدات الصناعية، وبناء الأنظمة الكهربائية.
ثانيا. الهيكل الأساسي لقاطع دائرة الحمل
هيكل أتحميل قاطع الدائرةيضيف آليات إطفاء القوس والحماية إلى مفتاح التحويل الأساسي. تعمل المكونات معًا لتحقيق "عملية التحميل" و"الحماية من الأخطاء":
آلية التشغيل: متوفرة في الإصدارات اليدوية (المقبض، المقبض) والإصدارات الكهربائية، وهي تحرك عملية الاتصال من خلال ناقل الحركة الميكانيكي. لديها مواضع "مفتوحة" و"مغلقة" و"اختبارية". تحتوي بعض الطرز على وظائف تشغيل تخزين الطاقة لضمان تبديل الاتصال السريع.
نظام الاتصال: يتكون من جهات الاتصال الرئيسية وجهات الاتصال المساعدة. جهات الاتصال الرئيسية مصنوعة من مواد سبائكية مقاومة للقوس وعالية الموصلية (مثل سبائك الفضة والتنغستن) لحمل ومقاطعة تيار حمل الدائرة الرئيسية ؛ يتم استخدام جهات الاتصال المساعدة لنقل الإشارات في دائرة التحكم (مثل إشارة الحالة والتحكم المتشابك).
نظام إطفاء القوس: هيكل مساعد أساسي يستخدم لإطفاء القوس الناتج عند انقطاع الاتصالات (كلما زاد تيار الحمل، كلما كان القوس أقوى). تشمل الأشكال الشائعة شبكات إطفاء القوس، وأغطية إطفاء القوس، وأجهزة النفخ المغناطيسي، التي تعمل على تسريع إطفاء القوس ومنع تآكل التلامس عن طريق تقسيم القوس، أو تبريد القوس، أو توليد مجال مغناطيسي لإطالة القوس.
آلية الحماية: مقسمة إلى وحدات الحماية من الحمل الزائد وحماية الدائرة القصيرة (بعض النماذج تدمج كليهما):
الحماية من التحميل الزائد: تتكون من شريط ثنائي المعدن. عند التحميل الزائد، يتشوه الشريط ثنائي المعدن بسبب الحرارة، مما يدفع الآلية إلى التعثر وفصل الدائرة؛
حماية ماس كهربائى: تتكون من وحدة رحلة كهرومغناطيسية. خلال دائرة كهربائية قصيرة، يتم توليد تيار قوي على الفور، وتدفع القوة الكهرومغناطيسية وحدة الرحلة إلى الرحلة بسرعة (يكون وقت الاستجابة عادةً في نطاق المللي ثانية).
أجهزة تحديد المواقع والتشابك: يضمن جهاز تحديد المواقع وضعًا واضحًا ويتجنب سوء التشغيل؛ يمكن ربط جهاز التعشيق (مثل التعشيق الميكانيكي والتشابك الكهربائي) بباب الخزانة والمعدات الأخرى لمنع التشغيل المباشر أو الإغلاق العرضي.
الغلاف والكتل الطرفية: يتكون الغلاف من مواد عازلة مقاومة للهب (مثل النايلون المقوى والسيراميك)، مما يوفر الحماية ضد الصدمات الكهربائية ووميض القوس؛ تتميز الكتل الطرفية بتصميم مقطع عرضي كبير لتلبية متطلبات الحمل الحالية العالية.
ثالثا. مبدأ العمل الأساسي لقواطع دائرة الحمل
إن جوهر عمل قاطع دائرة الحمل هو "التحكم في التشغيل/الإيقاف المحمل للحمل + العزل التلقائي للأخطاء"، وينقسم على وجه التحديد إلى سيناريوهين: التشغيل التقليدي والحماية من الأخطاء.
(I) مبدأ التشغيل/الإيقاف التقليدي للحمل
عملية الإغلاق: يتم تشغيل آلية التشغيل يدويًا أو كهربائيًا، ويتم إغلاق جهات الاتصال الرئيسية بسرعة من خلال ناقل الحركة الميكانيكي، بينما يتم تبديل جهات الاتصال المساعدة بشكل متزامن (مثل مؤشر حالة التشغيل/الإيقاف). بعد إغلاق جهات الاتصال الرئيسية، يتم توصيل الدائرة، ويعمل الحمل بشكل طبيعي، ويقوم جهاز تحديد المواقع بقفل موضع الإغلاق.
عملية الفتح: تعمل آلية التشغيل على دفع جهات الاتصال الرئيسية إلى الانفصال، وعند هذه النقطة يولد تيار الحمل قوسًا عبر فجوة الاتصال. يتدخل نظام إطفاء القوس على الفور، ويقسم القوس من خلال شبكة إطفاء القوس ويطيل القوس بمنفاخ مغناطيسي، مما يسمح للقوس بالتبريد والإطفاء بسرعة، مما يمنع تآكل التلامس أو القوس والنيران. وفي النهاية، تنفصل جهات الاتصال الرئيسية تمامًا، مما يؤدي إلى قطع الدائرة.
(II) مبدأ عمل الحماية من الأخطاء
عند حدوث خطأ في التحميل الزائد أو ماس كهربائى في الدائرة، تقوم آلية الحماية تلقائيًا بتشغيل الرحلة:
الحماية من الحمل الزائد: عندما يتجاوز تيار الدائرة باستمرار القيمة المقدرة (على سبيل المثال، توقف المحرك، الحمل الزائد)، يتشوه الشريط ثنائي المعدن تدريجيًا بسبب التأثير الحراري للتيار. عندما يصل التشوه إلى حد معين، فإنه يدفع آلية التعثر للتنشيط، مما يؤدي إلى فصل جهات الاتصال الرئيسية بسرعة وقطع دائرة التحميل الزائد. بعد إزالة الخلل، يبرد الشريط ثنائي المعدن ويعاد ضبطه، مما يسمح بإعادة الإغلاق اليدوي لاستعادة التشغيل.
حماية ماس كهربائى: عند حدوث ماس كهربائى، يتم إنشاء تيار ماس كهربائى عشرات المرات من القيمة المقدرة على الفور. تعمل وحدة التعثر الكهرومغناطيسي على الفور تحت تأثير المجال المغناطيسي الحالي القوي، مما يدفع آلية التعثر إلى التعثر بسرعة (لا يلزم أي تأخير). يتم فصل جهات الاتصال الرئيسية، ويقوم نظام إطفاء القوس بإطفاء قوس الدائرة القصيرة، مما يمنع تفاقم الخطأ.
* كسر الدائرة فقط: لا يوجد حماية من التحميل الزائد/الدائرة القصيرة؛ يستخدم فقط لتبديل الأحمال وعزل الأخطاء؛ يتطلب الصمامات.
* الحماية من التحميل الزائد: حماية متكاملة من التحميل الزائد؛ مناسبة للسيناريوهات ذات التقلبات الكبيرة في الأحمال (مثل المضخات والمراوح).
* الحماية الشاملة: الحمل الزائد المتكامل + حماية الدائرة القصيرة؛ لا توجد حاجة لمكونات حماية إضافية؛ مناسبة للتحكم المستقل في المعدات (مثل الأدوات الآلية والمفاتيح الرئيسية في صناديق التوزيع).
حسب طريقة التشغيل:

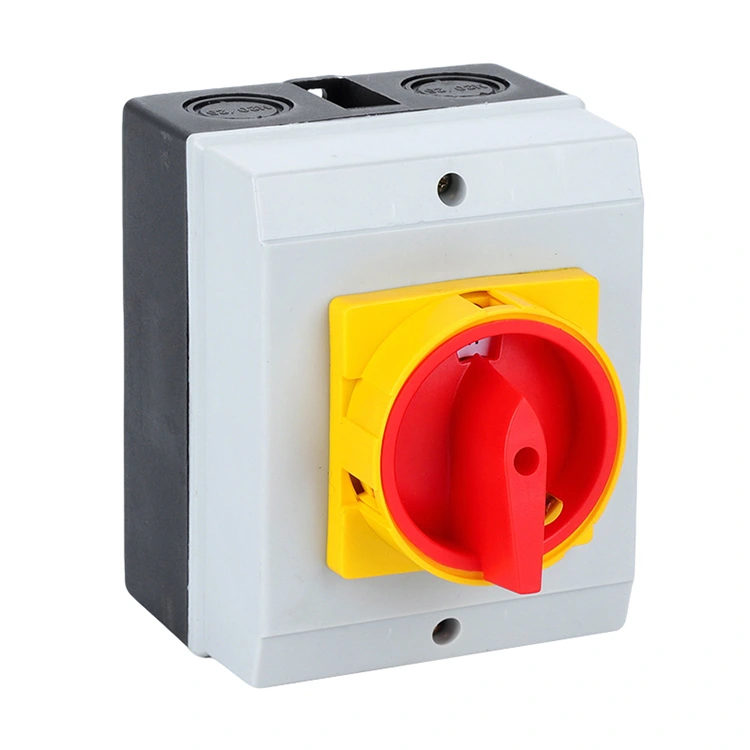

* قاطع دائرة الحمل اليدوي: يتم تشغيله بواسطة مقبض/مقبض؛ هيكل بسيط، تكلفة منخفضة؛ مناسبة للمعدات الصغيرة أو سيناريوهات التحكم اليدوي.
* قاطع دائرة الحمل الكهربائي: يتم تشغيله بواسطة محرك. يمكن التحكم بها عن بعد؛ مناسبة للمعدات الكبيرة أو خطوط الإنتاج الآلية أو السيناريوهات غير المراقبة.
(II) سيناريوهات التطبيق النموذجية
أنظمة توزيع الطاقة ذات الجهد المنخفض: باعتبارها المفتاح الرئيسي للدوائر الفرعية، مما يتيح التحكم في التشغيل/الإيقاف وعزل الأخطاء في دوائر الحمل (على سبيل المثال، توزيع الطاقة الأرضية في مباني المكاتب والمصانع)؛
التحكم في المعدات الصناعية: باعتباره المفتاح الرئيسي لمعدات الطاقة مثل المحركات والمضخات والضواغط، كما يوفر التحكم في بدء التشغيل والحماية من الحمل الزائد/الدائرة القصيرة (على سبيل المثال، مفاتيح الطاقة الرئيسية لأدوات الآلات، ومفاتيح التحكم في المروحة)؛
الأنظمة الكهربائية للمباني: تستخدم للتحكم في الطاقة لأنظمة تكييف الهواء، ودوائر الإضاءة، ومعدات مكافحة الحرائق، مما يضمن تبديل الأحمال وفصلها في حالات الطوارئ؛
مجالات الطاقة الجديدة: تستخدم كمفاتيح جانبية للتيار المستمر/التيار المتردد للعاكسات الكهروضوئية ومعدات تخزين الطاقة، مما يوفر وظائف تبديل الأحمال والحماية من الأخطاء.
(V) الميزات الأساسية لمبدأ العمل
*سعة التبديل الحاملة: تم تصميم جهات الاتصال الرئيسية ونظام إطفاء القوس لتحمل تأثير التحويل لتيار الحمل، مما يسمح بالتشغيل دون فصل الحمل أولاً، على عكس مفاتيح النقل العادية (التي لا يمكن التبديل إلا في ظل ظروف عدم التحميل أو الحمل الخفيف).
* وظائف الحماية المتكاملة: يمكن تحقيق الحماية من الحمل الزائد والدائرة القصيرة دون الحاجة إلى وظائف إضافيةقواطع الدائرةأو الصمامات، وتبسيط تصميم الدوائر.
* أداء إطفاء القوس السريع: يضمن نظام إطفاء القوس الإطفاء السريع للقوس عند الانفصال، وتجنب خطر الصدمات الكهربائية والحرائق، والتكيف مع بيئات العمل القاسية.
*سلامة التعشيق: يمنع تصميم التعشيق الميكانيكي/الكهربائي سوء التشغيل، ويضمن سلامة المعدات والأفراد، ويتوافق مع لوائح السلامة الكهربائية.
* موثوقية عالية: هيكل ميكانيكي قوي واستجابة دقيقة لآلية الحماية، مناسبة للتشغيل المتكرر أو سيناريوهات التشغيل طويلة المدى.
