مفتاح التحويل (المعروف أيضًا باسم المفتاح المركب) هو مكون كهربائي للتحكم اليدوي متعدد المواضع ومتعدد جهات الاتصال، يستخدم بشكل أساسي لتشغيل / إيقاف تشغيل الدوائر، أو تبديل مصدر الطاقة، أو تحويل الإشارة، أو التحكم في الدوران الأمامي والخلفي للمحركات. وتتمثل ميزتها الأساسية في أن التدوير أو القذف يدفع مجموعات داخلية متعددة من جهات الاتصال للعمل بشكل متزامن، مما يحقق تبديل مسارات الدوائر المختلفة. ويستخدم على نطاق واسع في التحكم الصناعي، والمعدات الكهربائية، والأجهزة.
ثانيا. الهيكل الأساسي لمفتاح التغيير
لفهم مبدأ عمله، من الضروري أولاً تحديد مكوناته الأساسية، التي تعمل معًا لتحقيق وظيفة التبديل:

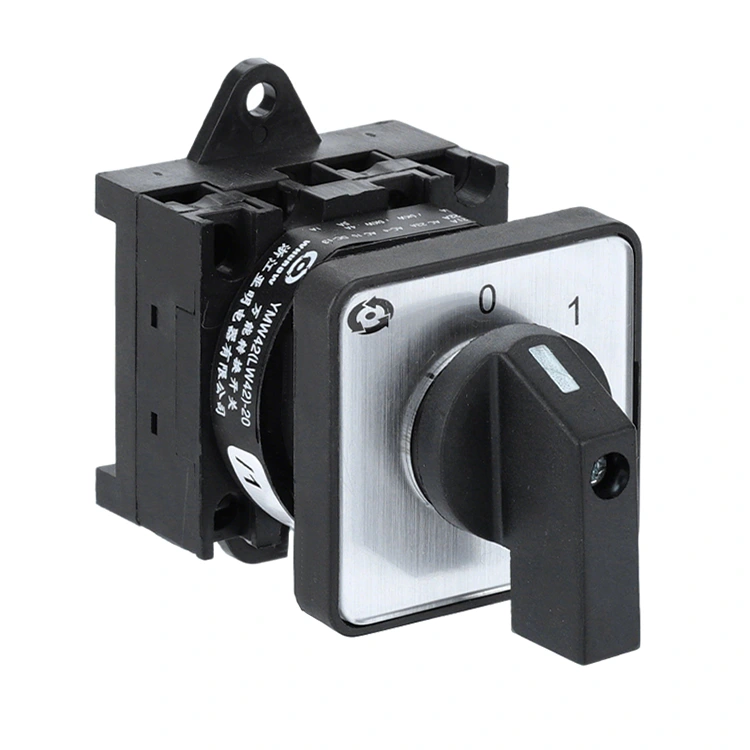

آلية التشغيل: مكون تحكم يدوي خارجي (مثل المقبض أو المقبض) يدور أو يقذف عمودًا داخليًا. عادةً ما يكون لها مواضع متعددة (على سبيل المثال، 2، 3، 4 مواضع)، يتوافق كل منها مع مجموعة جهات اتصال مختلفة.
نظام الاتصال: المكون الوظيفي الأساسي، ويتكون من جهات اتصال متحركة وثابتة. تتوافق كل مجموعة من جهات الاتصال مع مسار دائرة واحد. يتم تثبيت جهة الاتصال المتحركة على العمود، ويتم تثبيت جهة الاتصال الثابتة على الكتلة الطرفية داخل الهيكل. غالبًا ما تكون مادة التلامس عبارة عن سبائك النحاس (مثل سبائك الفضة) لضمان التوصيل ومقاومة التآكل.
جهاز تحديد الموقع: يتكون عادةً من هيكل زنبركي أو كرة فولاذية أو كامة، ويتم استخدامه لتثبيت آلية التشغيل في موضعها، مما يمنع التشغيل العرضي. عندما يتم تشغيل مقبض التشغيل إلى الموضع المحدد، سيتم قفل جهاز تحديد المواقع في مكانه، مما يضمن الاتصال المستقر لجهات الاتصال. يتطلب التبديل التغلب على قوة تحديد المواقع لضمان اختيار واضح للموقع.
السكن والمحطات: يتكون السكن من مواد عازلة (مثل البلاستيك أو السيراميك) للعزل والحماية؛ يتم استخدام المحطات لتوصيل الأسلاك الخارجية، وربط نظام الاتصال بالدائرة التي يتم التحكم فيها.
ثالثا. مبدأ العمل الأساسي للتبديل التحولمبدأ العمل الأساسي لمفتاح التحويل هو "توصيل مسارات الدوائر بشكل انتقائي عن طريق دفع جهات الاتصال ميكانيكيًا للتشغيل وإيقاف التشغيل". يمكن تقسيم العملية المحددة إلى ثلاث خطوات رئيسية:
** مشغل التشغيل: ** يؤدي تدوير مقبض التشغيل أو رميه يدويًا إلى دفع العمود الداخلي للتدوير. في هذا الوقت، سيقوم جهاز تحديد المواقع بتحرير الوضع الحالي أثناء دوران العمود وتثبيته في مكانه في الموضع المستهدف، مما يضمن التشغيل السليم.
تبديل الاتصال: عندما يدور العمود، فإن جهة الاتصال المتحركة المثبتة على العمود تدور بشكل متزامن، مما يؤدي إلى "الاتصال" أو "الانفصال" مع جهة الاتصال الثابتة المقابلة:
عندما يتصل جهة الاتصال المتحركة جهة الاتصال الثابتة، يتم إغلاق مسار الدائرة؛
عندما ينفصل الاتصال المتحرك عن الاتصال الثابت، يكون مسار الدائرة مفتوحا؛
التشغيل المتزامن لمجموعات اتصال متعددة (على سبيل المثال، تبديل ثلاث مجموعات اتصال في وقت واحد) يتيح التحكم المنسق في دوائر متعددة (على سبيل المثال، تبديل دوائر الطاقة والإشارة والحماية في وقت واحد).
اكتمال تبديل الدائرة: عندما يكون مقبض التشغيل في الموضع المستهدف، يقوم جهاز تحديد المواقع بإصلاح الموضع، ويكون الاتصال المتحرك والاتصال الثابت على اتصال ثابت، ويتم تنشيط الدائرة المتحكم بها وفقًا للمسار المحدد مسبقًا، مما يكمل التبديل.
الملحق الرئيسي: منطق التنسيق للمواقف وجهات الاتصال المتعددة

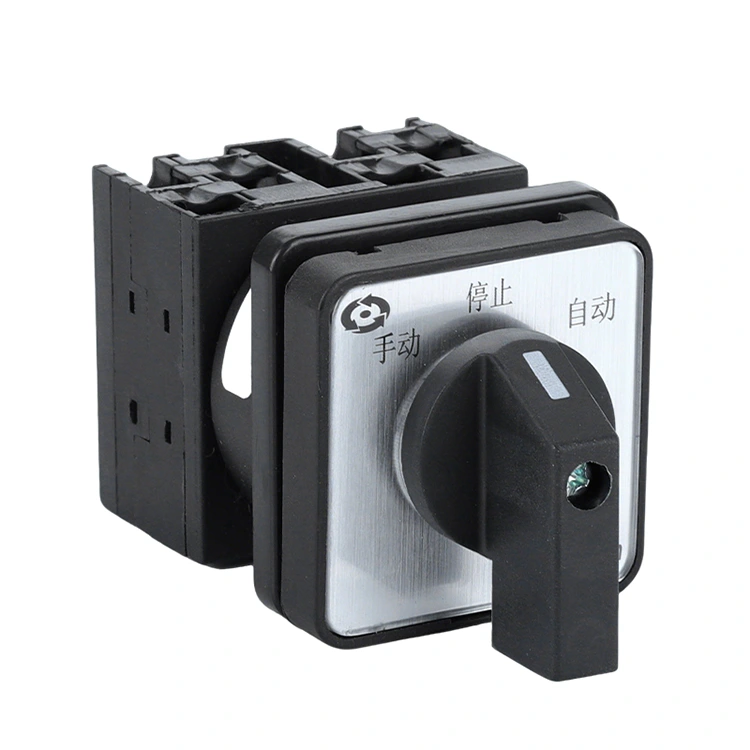

تكمن الميزة الأساسية لمفتاح التحويل في "المواضع المتعددة المقابلة لمجموعات جهات الاتصال المتعددة". على سبيل المثال، يحتوي مفتاح تحويل جهة الاتصال ذو 3 مواضع ومجموعتين على حالات تشغيل/إيقاف اتصال مختلفة لكل موضع:
الموضع 1: مجموعة الاتصال 1 قيد التشغيل، ومجموعة الاتصال 2 متوقفة عن التشغيل؛
الموضع 2: مجموعة الاتصال 1 متوقفة عن التشغيل، ومجموعة الاتصال 2 قيد التشغيل؛
الموضع 3: كلا مجموعتي جهات الاتصال 1 و2 قيد التشغيل (أو كلاهما متوقفان عن التشغيل، حسب متطلبات التصميم).
من خلال هذا المزيج، يمكن لعملية واحدة التحكم في التبديل المتزامن لدوائر متعددة، مما يبسط منطق التحكم.
بناءً على الهيكل والتطبيق، يمكن تصنيف مفاتيح التحويل إلى أنواع مختلفة، مع وجود اختلافات طفيفة في مبادئ عملها:
التصنيف حسب طريقة التشغيل:

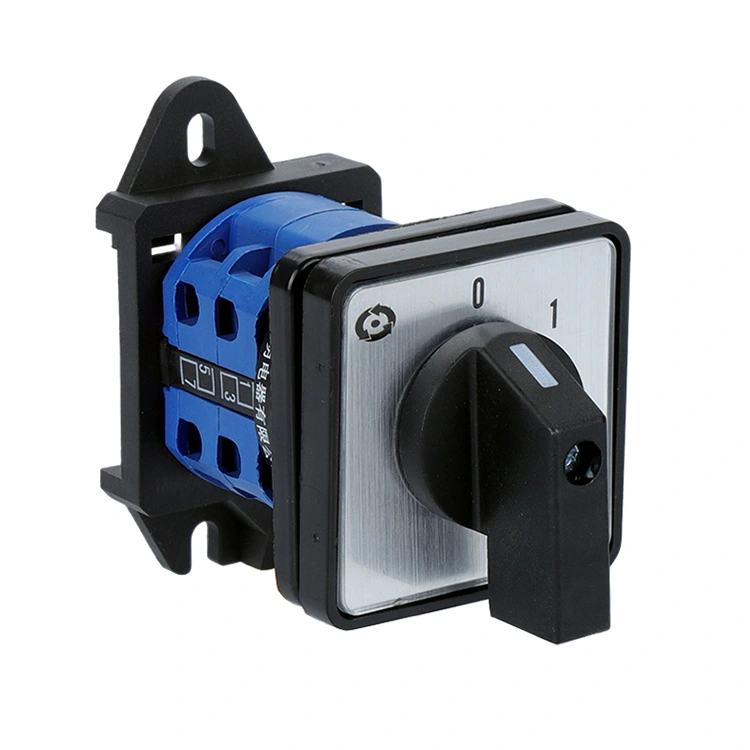

مفتاح التحويل الدوار (الأكثر شيوعًا): يقوم بتبديل الأوضاع عن طريق تدوير المقبض، مثل مفاتيح الطاقة ومفاتيح التحكم للأمام/الخلف للمحرك؛
تبديل مفتاح التغيير: يقوم بتبديل الأوضاع عن طريق تبديل المقبض، وغالبًا ما يستخدم في المعدات أو الأدوات الصغيرة.
التصنيف حسب رقم مجموعة الاتصال:
* مفتاح تحويل أحادي القطب: مجموعة اتصال واحدة فقط، تستخدم لتبديل الدائرة الواحدة (على سبيل المثال، تشغيل/إيقاف الطاقة البسيط)؛
* مفتاح تحويل متعدد الأقطاب: مجموعتان أو أكثر من مجموعات الاتصال، تستخدم للتبديل المنسق متعدد الدوائر (على سبيل المثال، التبديل المتزامن لإمدادات الطاقة ثلاثية الطور باستخدام ثلاث مجموعات اتصال).
سيناريوهات التطبيق النموذجية:
* تبديل الطاقة: مثل التبديل بين الطاقة الرئيسية والطاقة الاحتياطية في نظام إمداد الطاقة المزدوج؛
* التحكم في المحرك: التحكم في الدوران الأمامي والخلفي للمحرك (عن طريق تبديل مرحلة الطاقة لملفات المحرك)؛
* تحويل الإشارة: التبديل بين إشارات القياس المختلفة في الأجهزة (مثل إشارات الجهد والتيار)؛
* اختيار الدائرة: التبديل بين أوضاع التشغيل المختلفة في المعدات الصناعية (على سبيل المثال، الوضع اليدوي/التلقائي).
V. الميزات الأساسية لمبدأ العمل
التشابك الميكانيكي: يعتمد تبديل الاتصال بشكل كامل على التشغيل الميكانيكي، دون استخدام أي مكونات إلكترونية. وينتج عن ذلك بنية بسيطة وموثوقية عالية وملاءمة للبيئات القاسية (مثل سيناريوهات درجات الحرارة المرتفعة والاهتزاز).
التبديل المتزامن: تعمل مجموعات متعددة من جهات الاتصال بشكل متزامن، مما يضمن الاتساق في التبديل متعدد الدوائر (على سبيل المثال، عندما يعكس المحرك الاتجاه، يتم تبديل مرحلة الطاقة ودائرة الحماية بشكل متزامن).
قفل الترس: يمنع جهاز تحديد المواقع التبديل الخاطئ، مما يضمن استقرار الدائرة، وهو مناسب بشكل خاص لسيناريوهات التحكم الحرجة (مثل تبديل نظام الطاقة).
